CYG-BT

Термоусаживаемая трубка для изоляции шин

Изоляционная трубка для защиты шин
  • Материал: Сшитый модифицированный полиолефин
  • Коэффициент усадки: 2,5:1
  • Экологически чистая и малодымная, соответствует экологическим стандартам RoHS.
  • Обладает превосходными изоляционными характеристиками, обеспечивая идеальную защиту шин.
Приложения

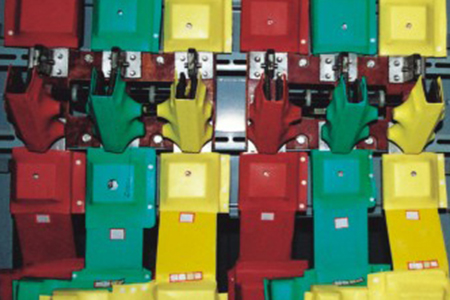

  • Термоусаживаемая трубка для изоляции шин находит широкое применение в области изоляции и защиты шин в распределительных устройствах как высокого, так и низкого напряжения. Она эффективно предотвращает несчастные случаи, вызванные контактом с токоведущими шинами.
  • Предотвращая контакт мелких животных с токопроводящими элементами, трубка снижает риск коротких и разрядных замыканий.
  • Трубка также защищает от коррозии, загрязнения и вспышек. Она улучшает изоляционные свойства, снижает требования к расстояниям и облегчает компактное проектирование систем распределительных устройств.
Функции
  • Экологически чистая и малодымная, соответствует экологическим стандартам RoHS.
  • Обладает превосходными изоляционными характеристиками, обеспечивая идеальную защиту ваших шин.
  • Демонстрирует превосходную прочность, выдерживая различные условия окружающей среды.
  • Минимальная температура усадки: 110°C.
Физические и химические
Свойства Метод испытания Типичное значение
Прочность на разрыв (МПа) GB/T1040 ≥8.0
Предельное удлинение (%) GB/T1040 ≥300
Тепловое старение - -
Прочность на разрыв после старения (МПа) GB/T1040, GB/T7141 ±20
Предельное удлинение после старения (%) GB/T1040, GB/T7141 ±20
Радиальная усадка (%) ASTMD2671 ≥50
Продольное изменение (%) ASTMD2671 ±20
Эксцентриситет (%) UL224 ≤30
Тепловой шок (160℃/4ч) JB7829 Не трескается, не течет
Устойчивость к низким температурам (-40℃) - Не растрескивается
Воспламеняемость (кислородный индекс 0,1) GB/T2406 ≥28
Выдерживаемое частотное напряжение (кВ/мм) GB/T1408.1 2-95
Диэлектрическая прочность (кВ/мм) GB/T1408.1 ≥20
Объемное удельное сопротивление (Ω-см) GB/T1410 ≥4.3×10 14
Твердость (по Шору A) GB 2411 ≤90
Электронная
Свойства Единица Характеристики
1 кВ 10 кВ 20 кВ 35 кВ
Испытание напряжением частоты питания кВ 2 42 50 95
испытание импульсным напряжением молнии кВ 4 75 95 185
Размеры

Термоусаживаемая трубка для изоляции шин 1 кВ

Размер Применяемая ширина сборных шин При поставке (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
1 кВ WMPG 30/15 30 31.5±1.0 0.45±0.15 ≤15.0 0.95±0.15 50
1 кВ WMPG 35/18 35 36.5±1.5 0.45±0.15 ≤18.0 0.95±0.15 50
1 кВ WMPG 40/20 40 41.5±1.5 0.50±0.15 ≤20.0 0.95±0.15 50
1 кВ WMPG 45/23 45 46.5±1.5 0.50±0.15 ≤23.0 1.00±0.15 25
1 кВ WMPG 50/25 50 51±2.0 0.50±0.15 ≤25.0 1.00±0.15 25
1 кВ WMPG 60/30 60 60±3.0 0.55±0.20 ≤30.0 1.00±0.15 25
1 кВ WMPG 65/33* 65 65±3.0 0.55±0.20 ≤33.0 1.10±0.20 25
1 кВ WMPG 70/35 70 70±3.0 0.55±0.20 ≤35.0 1.10±0.20 25
1 кВ WMPG 75/38* 75 75±3.0 0.55±0.20 ≤38.0 1.15±0.20 25
1 кВ WMPG 80/40 80/100 80±3.0 0.55±0.20 ≤40.0 1.20±0.20 25
1 кВ WMPG 85/43* 80/100 85±3.0 0.55±0.20 ≤43.0 1.20±0.20 25
1 кВ WMPG 90/45 100 90±4.0 0.55±0.20 ≤45.0 1.20±0.20 25
1 кВ WMPG 100/50 100/120 100±4.0 0.60±0.20 ≤50.0 1.20±0.20 25
1 кВ WMPG 120/60 150 120±4.0 0.65±0.20 ≤60.0 1.30±0.20 25
1 кВ WMPG 150/75 180 150±4.0 0.65±0.20 ≤75.0 1.30±0.20 25
1 кВ WMPG 180/90 MAX 180±4.0 0.70±0.20 ≤90.0 1.46±0.20 25
1 кВ WMPG 210/105* MAX 210±4.0 0.70±0.20 ≤105 1.46±0.20 25
1 кВ WMPG 230/115* MAX 230±4.0 0.70±0.20 ≤115 1.46±0.20 25
1 кВ WMPG 250/125* MAX 250±5.0 0.70±0.20 ≤125 1.46±0.20 25
1 кВ WMPG 300/150* MAX 300±5.0 0.70±0.20 ≤150 1.46±0.20 25

Термоусаживаемая трубка для изоляции шин 10 кВ

Размер Применяемая ширина сборных шин (квадратная/круглая) При поставке (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
10 кВ WMPG 15/8 15/12 15±0.8 1.20±0.30 ≤8.0 2.1±0.30 25
10 кВ WMPG 20/10 20/15 20±0.8 1.20±0.30 ≤10.0 2.1±0.30 25
10 кВ WMPG 25/12 25/18 25±0.8 1.20±0.30 ≤12.5 2.1±0.30 25
10 кВ WMPG 30/15 30/20 30±0.8 1.20±0.30 ≤15.0 2.1±0.30 25
10 кВ WMPG 30/18 35/25 36±1.0 1.20±0.30 ≤18.0 2.1±0.30 25
10 кВ WMPG 40/20 40/30 40±1.0 1.20±0.30 ≤20.0 2.3±0.30 25
10 кВ WMPG 50/25 50/35 50±2.0 1.20±0.30 ≤25.0 2.3±0.30 25
10 кВ WMPG 60/30 60/45 60±3.0 1.20±0.30 ≤30.0 2.3±0.30 25
10 кВ WMPG 65/33* 65/45 65±3.0 1.20±0.30 ≤33.0 2.3±0.30 25
10 кВ WMPG 70/35 70/50 70±3.0 1.20±0.30 ≤35.0 2.3±0.30 25
10 кВ WMPG 75/38* 75/50 75±3.0 1.20±0.30 ≤38.0 2.3±0.30 25
10 кВ WMPG 85/43* 80/55 80±3.0 1.20±0.30 ≤40.0 2.3±0.30 25
10 кВ WMPG 80/40 80/65 85±3.0 1.20±0.30 ≤43.0 2.4±0.30 25
10 кВ WMPG 85/43* 100/75 100±4.0 1.20±0.30 ≤50.0 2.4±0.30 25
10 кВ WMPG 100/50 120/85 120±4.0 1.20±0.30 ≤60.0 2.4±0.30 25
10 кВ WMPG 120/60 150/105 150±4.0 1.20±0.30 ≤75.0 2.4±0.30 25
10 кВ WMPG 150/75 180/120 180±5.0 1.20±0.30 ≤90.0 2.4±0.30 25
10 кВ WMPG 180/90 210/140 210±5.0 1.20±0.40 ≤105 2.4±0.30 20
10 кВ WMPG 210/105* 230/150 230±5.0 1.20±0.40 ≤115 2.4±0.30 20
10 кВ WMPG 230/115* 250/180 250±5.0 1.20±0.40 ≤125 2.4±0.30 20
10 кВ WMPG 300/150* 300/210 300±5.0 1.20±0.40 ≤150 2.4±0.30 15

Термоусаживаемая трубка для изоляции шин 20 кВ

Размер Применяемая ширина сборных шин (квадратная/круглая) При поставке (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
20 кВ WMPG 15/8 15/12 15±0.8 1.30±0.30 ≤8.0 2.30±0.30 20
20 кВ WMPG 20/10 20/15 20±0.8 1.30±0.30 ≤10.0 2.30±0.30 20
20 кВ WMPG 25/12 25/18 25±0.8 1.30±0.30 ≤13.0 2.30±0.30 20
20 кВ WMPG 30/15 32/20 30±0.8 1.30±0.30 ≤15.0 2.30±0.30 20
20 кВ WMPG 40/20 40/30 40±1.0 1.40±0.40 ≤20.0 2.60±0.40 20
20 кВ WMPG 50/25 50/35 50±2.0 1.40±0.40 ≤25.0 2.60±0.40 25
20 кВ WMPG 60/30 60/45 60±3.0 1.40±0.40 ≤30.0 2.60±0.40 25
20 кВ WMPG 65/33* 65/45 65±3.0 1.40±0.40 ≤33.0 2.60±0.40 25
20 кВ WMPG 70/35 70/50 70±3.0 1.40±0.40 ≤35.0 2.60±0.40 25
20 кВ WMPG 75/38 75/50 75±3.0 1.40±0.40 ≤38.0 2.60±0.40 25
20 кВ WMPG 80/40 80/55 80±3.0 1.40±0.40 ≤40.0 2.60±0.40 25
20 кВ WMPG 85/43* 80/65 85±3.0 1.40±0.40 ≤43.0 2.60±0.40 25
20 кВ WMPG 100/50 100/75 100±4.0 1.40±0.40 ≤50.0 2.60±0.40 25
20 кВ WMPG 120/60 120/85 120±4.0 1.40±0.40 ≤60.0 2.60±0.40 25
20 кВ WMPG 150/75 150/105 150±4.0 1.40±0.40 ≤75.0 2.60±0.40 25
20 кВ WMPG 180/90 180/120 180±5.0 1.40±0.40 ≤90.0 2.60±0.40 25
20 кВ WMPG 210/105* 210/140 210±5.0 1.40±0.40 ≤105 2.60±0.40 20
20кВ WMPG 230/115* 230/150 230±5.0 1.40±0.40 ≤115 2.60±0.40 20

Термоусаживаемая трубка для изоляции шин 35 кВ

Размер Применяемая ширина шин (в квадрате) Как поставляется (мм) После восстановления (мм) Упаковка (м/барабан)
Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
35 кВ WMPG 15/8 15/12 15±0.8 1.90±0.50 ≤8.0 4.0±0.30 15
35 кВ WMPG 20/10 20/15 20±0.8 1.90±0.50 ≤10.0 4.0±0.30 15
35 кВ WMPG 25/13 25/18 25±0.8 1.90±0.50 ≤13.0 4.0±0.30 15
35 кВ WMPG 30/15 30 30±0.8 1.90±0.50 ≤15.0 4.0±0.30 15
35 кВ WMPG 35/18 30/40 35±1.0 1.90±0.50 ≤18.0 4.0±0.30 15
35 кВ WMPG 40/20 40 40±1.0 1.90±0.50 ≤20.0 4.0±0.30 15
35 кВ WMPG 50/25 50 50±2.0 1.90±0.50 ≤25.0 4.0±0.30 15
35 кВ WMPG 60/30 60 60±3.0 1.90±0.50 ≤30.0 4.0±0.30 15
35 кВ WMPG 65/33* 60/70 65±3.0 1.90±0.50 ≤33.0 4.0±0.30 15
35 кВ WMPG 70/35 70 70±3.0 1.90±0.50 ≤35.0 4.0±0.30 15
35 кВ WMPG 75/38* 70/80 75±3.0 1.90±0.50 ≤38.0 4.0±0.30 15
35 кВ WMPG 80/40 80/100 80±3.0 1.90±0.50 ≤40.0 4.0±0.30 15
35 кВ WMPG 100/50 100/120 100±4.0 1.90±0.50 ≤50.0 4.0±0.30 15
35 кВ WMPG 120/60 150 120±4.0 1.90±0.50 ≤60.0 4.0±0.30 15
35 кВ WMPG 150/75 180 150±4.0 1.90±0.50 ≤75.0 4.0±0.30 15
35 кВ WMPG 180/90* макс. 180±5.0 1.90±0.50 ≤90.0 4.0±0.30 15
35 кВ WMPG 210/105* макс. 210±5.0 1.90±0.50 ≤105 4.0±0.30 15
35 кВ WMPG 230/115* макс. 230±5.0 1.90±0.50 ≤115 4.0±0.30 15
35 кВ WMPG 250/125* макс. 250±5.0 1.90±0.50 ≤125 4.0±0.30 15
35 кВ WMPG 300/150* макс. 300±5.0 1.90±0.50 ≤150 4.0±0.30 15
